■315 / 親記事) 　要望：複数オブジェクトの一括可視・不可視切替
□投稿者/ まつい -(2009/08/01(Sat) 17:54:00)
    要望です。

    オブジェクトパネル上で、複数選択したオブジェクト群を
    「まとめて可視・不可視切替する機能」を追加していただけないでしょうか。

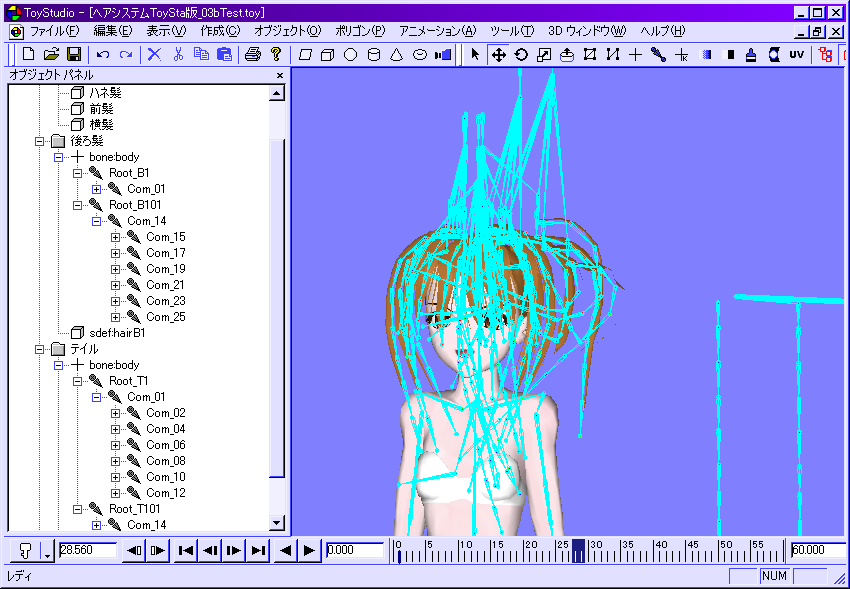

    画像は、髪の毛の房にボーンを仕込んで、形を整えているものです。

    元々は髪の毛モデリングを楽に行う目的で、Mikoto上で動かしていたものですが、
    移動と拡大縮小も利用できるToyStudioで行った方が、操作性も発展性も断然上なので
    ToyStudioに作業環境を移行しつつあります。
    また、モデリングのみならず、髪の毛を揺らすアニメーションにも
    利用できそうに思います。

    この作業は、ジョイント群が非常に密集した状態で行うので、
    ブランチ選択して一括不可視→目的のジョイントを操作→ブランチ選択して再表示、
    と出来ると、作業がとても楽になります。

    複数キャラクターの手をつないだり、指を絡ませたりする場合にも、
    一括可視・不可視切替機能の効果はあると思います。

    ご一考ください。
850×589 => 512×354

509.png/77KB
引用返信
▽[全レス1件(ResNo.1-1 表示)]
■316 / ResNo.1) 　Re: 要望：複数オブジェクトの一括可視・不可視切替
□投稿者/ ピエール -(2009/08/02(Sun) 14:20:00)
http://www.mechastudio.net/
    まついさん。
    ご要望ありがとうございます。

    添付画像を拝見しますと、本当に説得力がありますね。(^～^)

    ボーン数がこの位あると、表示／非表示をチェックボックスなどで
    クリックして変更するよりも、「オブジェクト」メニューなどに専用の
    コマンドを追加する方が使いやすいですね。

    新機能として検討させていただきます。

    (追記)最新バージョンでは、オブジェクト パネルで以下の機能に対応しています。
    ・可視／不可視チェックボックス。
    ・編集可／編集不可アイコン。
    ・右クリックメニューで、対象オブジェクト以下を一括して選択／非選択、
    可視／不可視、編集可／編集不可などの設定。
対応済み
引用返信
■記事リスト / レス記事表示 → [親記事-1]


■記事リスト / ▼下のスレッド / ▲上のスレッド
■297 / 親記事) 　FBX入出力に関する質問
□投稿者/ まつい -(2009/05/22(Fri) 03:59:00)
    お久しぶりです。

    Ver1.5.0.3をいじりたおしているところです。
    3Dウィンドウ上でのボーン選択がやりやすくなり、ポーズ付けがとても楽になりました。


    現在、拡張機能であるFBX入出力について、ちょっと難航しています。

    ToyStudioからFBX出力したデータをToyStudioで読み直したところ、エラーで強制終了となります。
    Maxで読み込んでもエラーとなります。
    中身をざっと眺める分には、正常なデータのように見えるのですが。

    .toyデータをアップしますので、ご確認いただけますでしょうか。

482.lzh/840KB
引用返信
▽[全レス4件(ResNo.1-4 表示)]
■298 / ResNo.1) 　Re: FBX入出力に関する質問
□投稿者/ まつい -(2009/05/22(Fri) 12:36:00)
    思いっきり「複数メッシュが同一ボーンを参照する」データになっていました。
    ヘルプに明記してあったにもかかわらず、見落としていました。

    これから仕様に従ってデータを修正してみます。大変失礼いたしました。
引用返信
■299 / ResNo.2) 　Re: FBX入出力に関する質問
□投稿者/ ピエール -(2009/05/23(Sat) 01:01:00)
    まついさん
    いつもご質問などありがとうございます。

    体の部位ごとにオブジェクトが分かれていた方が編集や入出力において
    も都合がいいので、FBXのこのバグには困っています。しかも不正な
    ファイルが出力されてしまうのが紛らわしいです。

    現在、使用するFBX SDKのバージョンを上げるため、開発環境などを整えて
    いる状況です。とはいえ、バージョンによっては致命的なバグのために
    採用できなかったこともありまして、バージョンが上げられるかどうかは
    テストしないとわからない状況です。

    技術交流BBSの方にも後でおじゃまさせていただきます。(^～^)
引用返信
■312 / ResNo.3) 　Re: FBX入出力に関する質問
□投稿者/ ピエール -(2009/07/26(Sun) 23:08:00)
http://www.mechastudio.net/
    (追記) FBX出力における複数メッシュの同一ボーン参照の不具合については
    Ver.1.5.0.4で解消されております。
引用返信
■314 / ResNo.4) 　Re: FBX入出力に関する質問
□投稿者/ まつい -(2009/08/01(Sat) 17:27:00)
    遅まきながら、FBX入出力改良について
    確認のご報告です。

    同一ボーンを複数メッシュが参照するデータをToyStudioからFBX出力して、
    ToyStudio自身で読み込むのも、他アプリで読み込むのも
    うまくいきました。

    入出力の自由度が高く、とても便利になったと思います。
対応済み
引用返信
■記事リスト / レス記事表示 → [親記事-4]


■記事リスト / ▼下のスレッド / ▲上のスレッド
■293 / 親記事) 　数日前から起動出来ない
□投稿者/ hiro -(2009/03/24(Tue) 03:01:00)
    間違ってメールを同内容のメールを送ってしまいました。
    メールは無視してください。

    数日前からエラーが出て起動出来なくなりました。
    他３Dアプリは問題ない様です。
    以下エラーとPC環境です。
    何か読み取れることがありましたらご教授ください。

    シェーダーコンパイルエラー
    D:\memory(1,1): error X3000: syntax error: unexpected token ''
    D:\memory(1,151): error X1005: string continues past end of line
    D:\memory(1,336): error X1005: string continues past end of line
    D:\memory(1,923): error X1005: string continues past end of line
    D:\memory(3,284): error X1005: string continues past end of line
    D:\memory(4,234): error X1005: string continues past end of line
    D:\memory(7,20): error X1005: string continues past end of line
    D:\memory(15,222): error X1005: string continues past end of line
    -----------------------------------------
    シェーダーエフェクトの作成に失敗しました。
    -----------------------------------------
    ToyStudio: ToyStudio.exe - アプリケーション エラー
    "0x015d17d3" の命令が "0x00000004" のメモリを参照しました。メモリが "read" になることはできませんでした。
    -----------------------------------------
    ToyStudio: ToyStudio.exe - アプリケーション エラー
    "0x019a2b54" の命令が "0x01a48998" のメモリを参照しました。メモリが "read" になることはできませんでした。
    -----------------------------------------

    Operating System: Windows XP Professional (5.1, Build 2600) Service Pack 3
    System Manufacturer: Supermicro
    System Model: X5DA8
    BIOS: PhoenixBIOS 4.0 Release 6.0
    Processor: Intel(R) Xeon(TM) CPU 2.40GHz (4 CPUs)
    Memory: 2046MB RAM
    Page File: 375MB used, 3567MB available
    Windows Dir: C:\WINDOWS
    DirectX Version: DirectX 9.0c (4.09.0000.0904)
    DX Setup Parameters: Not found
    DxDiag Version: 5.03.2600.5512 32bit Unicode

    Card name: NVIDIA GeForce 7600 GS
    Display Memory: 256.0 MB
    Current Mode: 1600 x 1200 (32 bit) (85Hz)
    Driver Version: 6.14.0010.9424 (English)
    DDI Version: 9 (or higher)
引用返信
▽[全レス5件(ResNo.1-5 表示)]
■294 / ResNo.1) 　Re: 数日前から起動出来ない
□投稿者/ ピエール -(2009/03/25(Wed) 20:54:00)
http://www.mechastudio.net/
    hiroさん。
    ご報告ありがとうございます。

    数日前からエラーが出始めたとのことで、実行環境で、システム
    ファイルやDirectXファイルの一部を変更するようなソフトや
    サービスパック等のインストールは行われませんでしたでしょうか？
    その点をはっきりさせると原因がわかるのではないでしょうか。

    OS、 DirectXのバージョンについては当方の開発環境と同じで、
    特に問題ないようにお見受けします。

    なお、エラー自体はシェーダーのコンパイルエラーで、

    ①シェーダーが存在する実行ファイルのリソースの一部が破損している。

    ②DirectXのランタイムの一部が非正規のものに置き換わっている。

    ③それ以外のシステムDLLのトラブルによる問題。

    等が考えられます。①の場合、ToyStudioを再ダウンロードすれば
    直ると思います。
引用返信
■295 / ResNo.2) 　Re: 数日前から起動出来ない
□投稿者/ hiro -(2009/03/26(Thu) 07:54:00)
    レスありがとうございます。
    いろいろ試しましたがダメでした。
    気長に調べてみようと思います。
引用返信
■296 / ResNo.3) 　Re: 数日前から起動出来ない
□投稿者/ ピエール -(2009/03/26(Thu) 22:40:00)
http://www.mechastudio.net/
    りょうかいです。
    ソフト側で対処できるような問題など見つかりましたら
    またご連絡ください。
引用返信
■310 / ResNo.4) 　Re: 数日前から起動出来ない
□投稿者/ 月狐 -(2009/07/26(Sun) 18:23:00)
    横レス失礼いたします。
    記事自体の投稿日がかなり古いですが、
    今後ToyStudioを使用される方々の参考の為に恐縮ですが
    投稿させていただきます。


    ToyStudio をインストール直後からhiro様と同一のエラーで、
    再DLロードを行い試してみましたが改善され無かった為、OSの再インストール（初期化）後、
    ダイレクトXインストールのみで問題なく起動するようになりました。

    PC使用中に何かしらの原因で、
    システムDLL に異常が発生している可能性が大きいようなので、OSの再インストールすると自分と同じく改善されそうです。

    参考になれば幸いです。それでは失礼いたします。
引用返信
■313 / ResNo.5) 　Re: 数日前から起動出来ない
□投稿者/ ピエール -(2009/07/26(Sun) 23:30:00)
http://www.mechastudio.net/
    月狐さん

    貴重な情報をどうもありがとうございます。

    単純にDirectX August2007のランタイムをインストールしてこの問題が
    解消されない場合は、やはりシステムDLLに関係しているのかも知れません。

    ＯＳの再インストールまでしていただいて、非常に恐縮です。

    (追記)2014/12/15

    この不具合は、ToyStudioの実行ファイルにあるシェーダーの復号化の際に、システムに
    インストールされている他のアプリの復号化のキーとバッティングする場合に起こることが
    判明しました。最新のバージョンでは解消されています。
    http://www.mechastudio.net/archives/3979/
対応済み
引用返信
■記事リスト / レス記事表示 → [親記事-5]


■記事リスト / ▼下のスレッド / ▲上のスレッド
■288 / 親記事) 　fbx形式での保存について
□投稿者/ 山田 -(2009/03/07(Sat) 12:49:00)
    別件なので別スレッドでご質問致します
    アニメーションを幾つか作成したファイルをfbx形式で保存したのですが
    ToyStudioで再び読み込んだところ頂点座標が崩れてしまっている箇所がありました
    元となったToyファイルと私の手元で保存したfbx形式ファイルを添付しましたので
    お時間に余裕があるときで構いませんのでご確認いただけたらと思います

472.zip/608KB
引用返信
▽[全レス2件(ResNo.1-2 表示)]
■292 / ResNo.1) 　Re: fbx形式での保存について
□投稿者/ ピエール -(2009/03/09(Mon) 20:42:00)
http://www.mechastudio.net/
    山田さん
    バグ報告ありがとうございます。

    〇モデルにポリライン データが含まれると、Fbx出力時に不正終了する不具合を確認しました。
    次のバージョン アップで修正いたします。

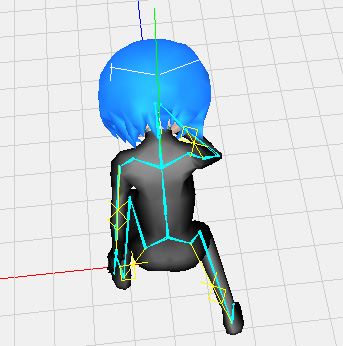

    見えずらいのですが、添付ファイルのキャラクターの頭上などに白いポリラインデータがあり、
    Fbx出力時に落ちていました。

    また、 Fbxファイルの出力に利用しているFBX SDK(2006.11.1)には、複数のメッシュに同一の
    ボーンを使ってスキニングしている場合、出力に失敗するという制限(バグ?)があります。
    http://www.mechastudio.net/topics/topic3/
    このファイルでは「首」「頭」が2個のメッシュで参照されているため、この制限にも引っかかる
    と思います。

    より新しいバージョンの FBX SDKでこの制限が解消されているかどうかは、公開されている
    ドキュメント等には明記されておらず、実際に実装してテストする必要があります。

    この点についてご存知の方がいらしたら、教えていただければと思います。
343×346

477.jpg/45KB
引用返信
■311 / ResNo.2) 　Re: fbx形式での保存について
□投稿者/ ピエール -(2009/07/26(Sun) 23:07:00)
http://www.mechastudio.net/
    (追記) FBX出力におけるポリラインデータについてのバグはVer.1.5.0.2で、
    複数メッシュの同一ボーン参照についてはVer.1.5.0.4 で解消されております。
対応済み
引用返信
■記事リスト / レス記事表示 → [親記事-2]


■記事リスト / ▲上のスレッド
■304 / 親記事) 　無題
□投稿者/ 山本 -(2009/06/26(Fri) 06:41:00)
    またまたすみません。
    エクスポートしたXファイルを独自形式に変換するツールを用いて描画に利用しているんですが、メッシュの変形した部分が歪んでしまいます。ジョイントの影響度が大きいほど歪みが大きいことが分かったのですが、小さくしすぎると逆に不恰好になってしまいます。

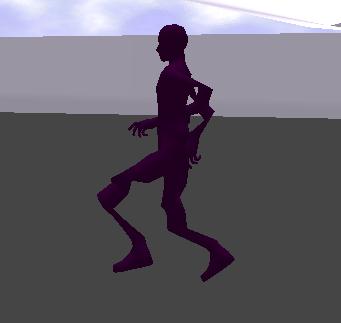

    画像でいうと肘や膝のあたりです。ちなみにrokdeboneというモーション作成ソフトから出力したxファイルでは上手くいくようです。もしフォーマット以外の問題でしたら、影響度その他の設定でどうにか解消できるコツはないものでしょうか。
341×323

497.jpg/7KB
引用返信
▽[全レス5件(ResNo.1-5 表示)]
■305 / ResNo.1) 　Re: 無題
□投稿者/ ピエール -(2009/06/26(Fri) 17:37:00)
http://www.mechastudio.net/
    山本さん
    毎度ご質問ありがとうございます。

    まず確認したいのですが、ToyStudioで出力したXファイルをそのままビューアーで
    表示した場合、表示が歪みますか？

    モデルに複数のマテリアルを含む場合は、DirectX SDKのビューアーでは表示
    できませんので、「DBP MeshViewer」をお勧めします。
    http://www2.atpages.jp/fuckinjap/
引用返信
■306 / ResNo.2) 　Re: 無題
□投稿者/ 山本 -(2009/06/26(Fri) 18:49:00)
    返信ありがとうございます。

    ビューアーでの表示は正常です。
    このモデルは１つのマテリアルをモデル全体に適応しています。
引用返信
■307 / ResNo.3) 　Re: 無題
□投稿者/ ピエール -(2009/06/26(Fri) 20:44:00)
http://www.mechastudio.net/
    DirectX SDK等のビューアーで正常に表示できるのであれば、
    ToyStudio の出力したXファイルは正常だと思われます。

    そうしますと、その独自フォーマットへの変換プログラムに問題があると
    思われますので、こちらでは対処できません。(^～^)

    推測になりますが、Xファイルのデータで、そのプログラムで正常に
    読み込まれていないものがあるのかも知れません。試しに、ToyStudioの
    Xファイル出力ダイアログで、

    ○法線ベクトルの最適化
    ○UV 座標の最適化
    ○頂点カラーの最適化

    をOFFにして出力してみたら状況は変わりますでしょうか。
引用返信
■308 / ResNo.4) 　Re: 無題
□投稿者/ 山本 -(2009/06/29(Mon) 01:52:00)
    返信ありがとうございます。
    いろいろ試していると原因が分かりました。
    スキニングを適用するときの、「頂点が影響を受けるボーンの数」によってポリゴンがゆがんでしまうようです。お手数をおかけしました。
引用返信
■309 / ResNo.5) 　Re: 無題
□投稿者/ ピエール -(2009/06/29(Mon) 12:39:00)
http://www.mechastudio.net/
    頂点のボーン数が関係していましたか…。そしたらXファイルの変換プログラム
    ではなく、表示プログラムのシェーダー関連ですね。

    ToyStudioは頂点あたり4ボーンまで対応していますが、表示プログラムのシェーダーが、
    2～3ボーンまでの対応になっているのかも知れません。

    そうであれば、シェーダーが3ボーンまでの場合、 3個目のボーンのウェイトに
    ４個目のボーン用のウェイトが加算された状態で表示されていたと思われます。
    原因の調査、お疲れ様でした。

    (追記)
    最新バージョンでは、FBXファイルやXファイルのエクスポートにおいて、
    ｢頂点あたりの最大ボーン数｣を設定出来るように改良されています。
対応済み
引用返信
■記事リスト / レス記事表示 → [親記事-5]
