2-5 BVHファイルの読み込み

BVHファイルとは

BVHファイルとは、Biovision社によって開発されたボーンの階層構造を含むモーション定義ファイル(Biovision Hierarchy)です。主にモーション キャプチャー用の保存データとして利用されていて、ルート ボーンの位置と、全ての子ボーンの角度についてのアニメーション データを持っています。
BVHファイルのアニメーション データは、一定の時間周期で定義されているので、ToyStudio/MechaStudioではそれらをキーフレームとして読み込み、時間周期をフレーム レートに変換しています。

ファイルの読み込み

今回は、多種多様なモーション キャプチャー データがアップされている『mocapdata.com』のBVHファイルを使わせていただきます。「ファイル」メニューの「開く…」で、「jump-horizontal-takiguchi.bvh」を読み込みます。

このファイルには、ルート以外のボーンにも「位置」のモーションが定義されているので、以下のダイアログが表示されます。今回は、ルート以外の位置のモーションは利用しないので、このままOKをクリックします。

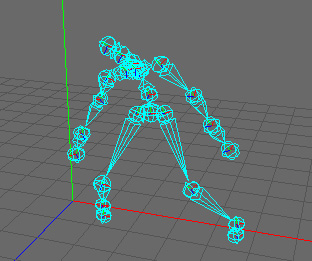

以下のようなボーン構造およびモーション データが読み込まれました。

タイムライン バーの「再生」ボタン(Alt+Space)を押すと、反復横とびのモーションが再生されます。
※先にキャラクターのファイルを開いてBVHファイルを「インポート」した場合は、アニメーション パネルで読み込んだアニメーションを選択し、タイムライン バーの「最後のフレーム」をアニメーションの最後のフレーム(「746」)程度にセットし、アニメーション全体が再生されるようにしてください。この値は、選択されたアニメーションをダブルクリックして表示される「アニメーション ウィンドウ」に表示されています。

キャラクターのセットアップ

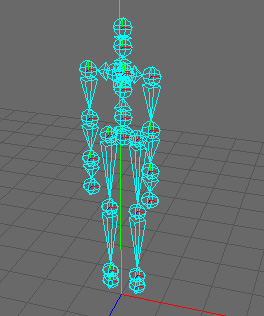

今回は、キャラクター モデルをインポートしてこのボーンにセットします。まず、タイムライン バーのフレーム番号を「1」にセットし、以下のような初期姿勢にします。

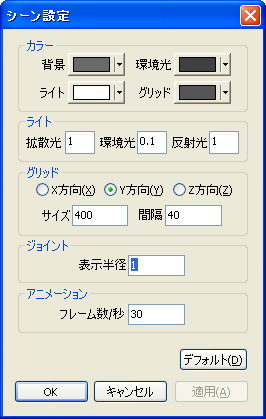

ジョイントの表示サイズが大きすぎるので、「ファイル」メニューの「シーン設定」ダイアログで表示半径を「1」にしておきます。

「ファイル」メニューの「インポート」で、「mokoto1.mqo」を読み込みます。読み込んだキャラクターのサイズはボーンに対してかなり大きいので、キャラクターのサイズを調整する必要があります。

メイン ツールバーを「ポリゴン選択 モード」(Shift+P)にして、オブジェクト パネルで「sdef:body」をクリックしてキャラクター全体を選択します。

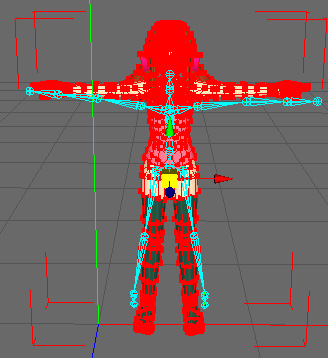

「スケーリング ツール」(C)や「移動 ツール」(T)を使って、以下のようにキャラクターの大まかな位置をボーン付近にあわせます。

次に、ボーンの位置を調整します。メイン ツールバーを「オブジェクト選択 モード」(Shift+O)にして、

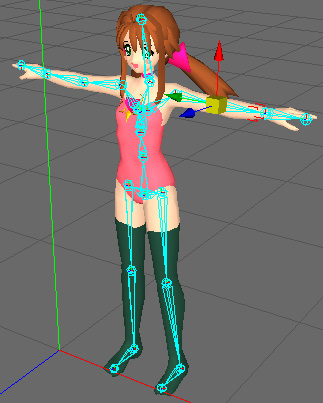

「移動 ツール」(T)を使って、以下のように各ジョイントの位置をキャラクターの関節位置にあわせます。
ここでは、「回転 ツール」(R)は使わないで「移動 ツール」(T)を使うことに注意してください。各ジョイントの「角度」にはモーション データがあり、再生時にアニメーションされるので、ジョイントの「角度」ではなく「位置」を調整します。
(jump-horizontal-takiguchi1.toy)

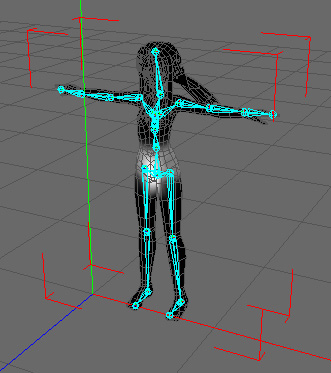

ここで、オブジェクト パネルで「Hips」と「sdef:body」を選択した状態で、「オブジェクト」メニューの「スムーズ スキニング」をクリックすると、以下のようにボーンがセットされ「ウェイトペイント ツール」(W)に移行します。(スムーズ スキニングを実行するとオブジェクトが表示されなくなる場合、「よくある質問」のQ3を参考にしてください。)
(jump-horizontal-takiguchi2.toy)

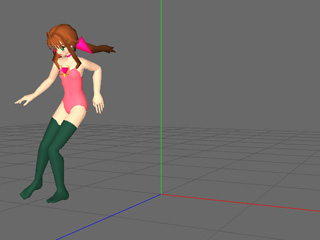

メイン ツールバーを「選択 ツール」(S)に戻して、タイムライン バーの「再生」ボタン(Alt+Space)を押すと、以下のようなアニメーションが再生されます。
(640×480ピクセル 3MB)

ボーンのウェイトを調整する場合は、ウェイト ペイントの項目を参照してください。

備考

一般的に、モーション キャプチャーのデータは、各関節の回転のオイラー角の遷移は不連続になります。ToyStudio/MechaStudioでは各関節の「Joint」オブジェクトの「回転を球面線形補間」チェックがデフォルトでONになっています。このため、各関節の不連続なオイラー角の補間ではなく、連続的な球面線形補間がアニメーションに適用されます。
(Ver.1.3.0.4より対応)

このページで使用しているBVHファイルは、『あいづ・ジャパン』様の著作物です。この著作物および二次著作物はクリエイティブ・コモンズ・ライセンスの下でライセンスされています。
