Perfume GLOBAL SITE のBVHファイルの読み込みについて

Perfume GLOBAL SITE では、Perfumeのダンス モーションのBVHファイルがサウンドと共に公開されています。VICONでキャプチャーされたものだと思いますが、サウンドと同期した3人のダンス フォーメーションが40フレーム/秒で収録されており、感動モノのデータです。

ToyStudioで読み込む場合、「ファイル」メニューの「シーンにインポート」で3人分のBVHファイルを読み込み、2、3個目のアニメーションでグラフ ウィンドウの「キー選択」ボタンで全範囲を選択して「切り取り」、1個目のアニメーションでボーンに「貼り付け」すれば同一のアニメーションにマージできます。

後は、チュートリアルの「2-5 BVHファイルの読み込み」の方法でポリゴン モデルの位置を調整します。両足のボーンの長さにあわせてモデルの大きさを調整すれば、足のモーションの接地がずれにくくなります。

サウンドはOGGファイルに変換して読み込めば、タイムライン バーでシークができるので便利です。

16-BIT【Perfume GLOBAL SITE のモーションでダンス】(制作方法が掲載されています。)

まついさんとこの素体が秀逸な件

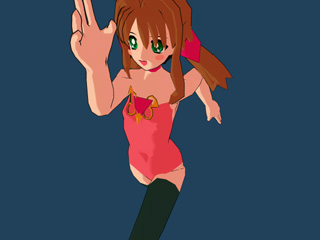

松井めし画術さんにアップされている2009年版素体がとても秀逸です。素体と言っても、髪の毛や服装なども別パーツとしてキチンと作りこまれており、もったいないレベルの完成度です。トゥーン シェーダによく映えるように造形されているように思います。

ToyStudioでのポージング用に、手足にIKハンドルをセットしたボーン セットを作ってみました。「シーンにインポート」で読み込んで、各メッシュに「スムーズ スキニング」でセットします。

ToyStudio1.5.0.3およびチュートリアルを追加

ダウンロード」のページにToyStudio1.5.0.3をアップしました。今回のバージョンでは、エクスポート機能についてのバグ修正を行いました。

IKハンドルを用いたアニメーション作成用のチュートリアルとして、 「2-4 IKハンドル アニメーション」を追加しました。足の接地のコントロール方法や、髪の毛に「自在」タイプのIKを利用する方法など、順を追って説明しています。
Get the Flash Player to see this player.

更新内容については、バージョンアップ履歴を参照してください。

新IKシステムに対応―ToyStudio1.5.0.2―

ダウンロード」のページにToyStudio1.5.0.2をアップしました。今回のバージョンでは、新IK(インバース・キネマティクス)システムに対応しています。関連するトピックとして 「7 IKハンドルについて」を追加しました。IKを用いたアニメーションの作成についてのチュートリアルも追加する予定です。

キャラクターの両足へのIKハンドルのセット、極ベクトル(回転面の基準方向)の調整は、以下のように行います。
Get the Flash Player to see this player.

ウェイト ペイント時のツール ウィンドウには、ペイント値の入力ボタンを追加しました。

その他の更新内容については、バージョンアップ履歴を参照してください。

新IK(インバース・キネマティクス)システムの動作テスト動画

ToyStudioの次のバージョンで対応予定の、新IK(インバース・キネマティクス)システムの動作テスト動画です。「右もも」→「右かかと」、「左もも」→「左かかと」のIKハンドルを作成し、「右かかと」→「右つま先」、「左かかと」→「左つま先」のIKハンドルを作成してそれぞれの子とすることで、両足の接地ができます。IKハンドルの作成前に両膝を曲げているのは、IKの回転面と関節の曲がり方向を指定するためです。
現在、アプリケーション全体での調整を行っていますので、もうしばらくお待ちください。
Get the Flash Player to see this player.

ToyStudio1.3.0.3をアップ

ToyStudio1.3.0.3をアップしました。既存のキャラクター モデルのボーンに対して、外部ファイルのアニメーションをインポートできるようになりました。複数のBVHファイルのモーションを単一のボーンセットに対して適用できますので、Xファイルのマルチ アニメーションなどについても、簡単に作成できるようになりました。

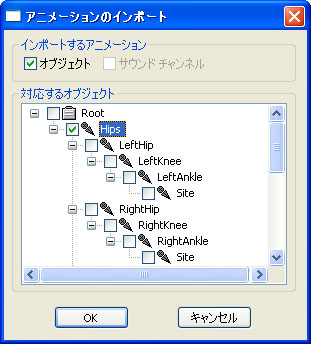

「アニメーションのインポート」ダイアログで、対応するボーンの部位を指定します。

この機能のチュートリアルとして、「2-9 アニメーションのインポート」を追加しました。

Get the Flash Player to see this player.

その他の更新内容については、バージョンアップ履歴を参照してください。

サウンド関連のチュートリアルを追加しました。

基本的なオブジェクトとサウンドのアニメーションのチュートリアルとして、
1-1 オブジェクトのアニメーション」、「1-2 サウンドのアニメーション」を追加しました。この中では、以下のようなBGMと3Dサウンド付きの飛行機の離陸アニメーションのサンプルを作成しています。

Get the Flash Player to see this player.

キャラクターアニメーションにサウンドを付加するためのチュートリアルとして、
2-8 サウンド アニメーションの追加」を追加しました。この中では、以下のようなBGMと3Dヴォイスを付加したキャラクター アニメーションのサンプルを作成しています。

Get the Flash Player to see this player.

BVHファイルの読み込み機能

ToyStudio 1.2.0.0では、BVHファイルの読み込み機能を追加しました。

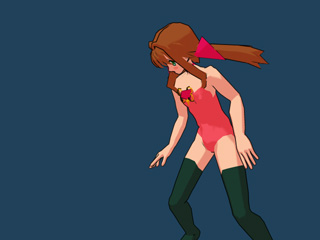

これに関連するチュートリアルとして、「2-5 BVHファイルの読み込み」を追加しました。チュートリアルで作成したjump-horizontal-takiguchi2.toyを連番Mqoファイルで出力し、CelsViewでレンダリングしてみました。
CelsViewの最新版は連番Mqoファイルのバッチ処理ができるようになり、使いやすくなりました。
(WMV 640×480ピクセル 10MB)
